Trong các nhà máy sản xuất và công trình công nghiệp hiện đại, sự bùng nổ của các phụ tải phi tuyến như biến tần (VSD), lò tần số, máy hàn hay hệ thống điện mặt trời đã gây ra hiện tượng ô nhiễm sóng hài nghiêm trọng. Sự cố này làm nóng dây trung tính, nổ tụ bù, khiến PLC/Aptomat bị nhảy sai và Inverter solar liên tục tái khởi động.
Để giải quyết triệt để vấn đề này, Công ty TNHH DAKIA GROUP giới thiệu giải pháp bộ lọc sóng hài tích cực ILEC AHF (Active Harmonics Filter) — công nghệ hàng đầu giúp triệt tiêu sóng hài, bù công suất phản kháng và bảo vệ hệ thống điện vận hành an toàn, liên tục.
1. Bộ lọc sóng hài tích cực ILEC AHF là gì? Nguyên lý hoạt động
Bộ lọc sóng hài tích cực ILEC AHF (Active Harmonics Filter) là thiết bị điện tử công suất cao cấp được thiết kế để giám sát, phân tích và triệt tiêu các thành phần sóng hài dòng điện trong hệ thống điện theo thời gian thực.
Nguyên lý hoạt động thông minh theo thời gian thực
Khác với các bộ lọc thụ động (Passive Filter) truyền thống dễ gây cộng hưởng lưới, ILEC AHF vận hành theo cơ chế bù chủ động linh hoạt:
- Giám sát dòng tải: Biến dòng ngoài (CT) liên tục đo lường dòng điện phụ tải và truyền dữ liệu về bộ xử lý trung tâm.
- Phân tích sóng hài: Kiến trúc xử lý kép DSP + FPGA ứng dụng thuật toán biến đổi Fourier nhanh (FFT) trích xuất chính xác biên độ và góc pha của từng bậc sóng hài.
- Phát dòng bù ngược pha: Bộ vi xử lý gửi tín hiệu điều chế độ rộng xung (PWM) đến khối công suất IGBT.
- Triệt tiêu sóng hài: Bộ Inverter AHF tạo ra dòng điện có biên độ bằng đúng dòng sóng hài của tải nhưng ngược pha 180° và bơm trực tiếp vào lưới điện để triệt tiêu hoàn toàn dòng sóng hài.
Ghi chú kỹ thuật: Công nghệ Topology 3 mức (3-level) kết hợp kiến trúc điều khiển kép DSP + FPGA giúp ILEC AHF đạt tần số đóng cắt lên tới 20 kHz, cho khả năng phản hồi cực nhanh dưới 15 ms.
2. Ba chức năng cốt lõi của bộ lọc sóng hài chủ động ILEC AHF
Bộ lọc ILEC AHF tích hợp 3 tính năng trọng yếu trong cùng một thiết bị mô-đun nhỏ gọn:
2.1. Lọc sóng hài tích cực phạm vi rộng (THDi<5%)
- Lọc hiệu quả các bậc sóng hài từ bậc 2 đến bậc 50.
- Khả năng xử lý đồng thời 14 bậc sóng hài khác nhau do người dùng lựa chọn.
- Đưa tỷ lệ méo dạng sóng hài tổng dòng điện đạt THDi < 5%, đáp ứng đầy đủ các tiêu chuẩn khắt khe của ngành điện (EVN).
- Tích hợp thuật toán phần cứng và phần mềm phát hiện, ngăn ngừa hiện tượng cộng hưởng lưới điện.
2.2. Bù công suất phản kháng siêu tốc (VAR Correction)
- Tự động bù nhanh công suất phản kháng cả chiều dung tính và cảm tính, duy trì hệ số công suất mục tiêu Target PF từ 0.95 đến 1.00.
- Thay thế hoàn toàn các giàn tụ bù cơ truyền thống, loại bỏ rủi ro cháy nổ do cộng hưởng sóng hài.
2.3. Cân bằng tải 3 pha và triệt tiêu dòng dây trung tính
- Tự động phân bổ lại dòng điện giữa các pha đối với hệ thống tải 3 pha không cân bằng.
- Triệt tiêu dòng điện chạy trên dây trung tính (Unloaded neutral wire), ngăn ngừa nguy cơ phát nhiệt gây hỏa hoạn.
3. Tại Sao Nhà Máy Phải Sử Dụng ILEC AHF Cho Hệ Thống Điện?
Sóng hài sinh ra từ các thiết bị đóng cắt phi tuyến gây ra vô số hiện tượng bất thường nghiêm trọng trong vận hành nhà máy. Bảng tổng hợp dưới đây chỉ ra các tác hại phổ biến và hiệu quả khắc phục khi lắp đặt ILEC AHF:
| Hiện tượng sự cố do Sóng hài | Tác hại tới nhà máy | Giải pháp khắc phục của ILEC AHF |
| Nổ tụ bù công suất | Gây gián đoạn nguồn điện, nguy cơ cháy nổ tủ điện | Triệt tiêu sóng hài, thay thế chức năng bù PF an toàn |
| Inverter Solar khởi động lại liên tục | Thất thoát sản lượng điện mặt trời tự sản tự tiêu | Làm sạch dạng sóng điện áp/dòng điện, Inverter chạy ổn định |
| PLC & Aptomat nhảy sai lỗi | Dừng dây chuyền sản xuất đột ngột, hỏng sản phẩm | Loại bỏ nhiễu sóng hài cao tần, thiết bị điều khiển chạy chuẩn |
| Quá nhiệt dây trung tính | Dây trung tính phát nóng dù dòng 3 pha cân bằng | Triệt tiêu dòng sóng hài bậc lẻ (bậc 3, 9, 15) trên dây trung tính |
| Nóng máy biến áp & Động cơ | Tăng tổn hao sắt từ, giảm tuổi thọ thiết bị dù không quá tải | Giảm phát nhiệt cuộn dây, kéo dài tuổi thọ cách điện |
4. Bảng Thông Số Kỹ Thuật Chi Tiết Bộ Lọc Sóng Hài ILEC AHF
Dưới đây là thông số kỹ thuật chuẩn của dòng bộ lọc sóng hài ILEC AHF hệ 400VAC:
| Hạng mục thông số | Chi tiết kỹ thuật tiêu chuẩn (System 400VAC) |
| Điện áp định mức | 220V, 400V, 440V, 480V, 690V, 800V (Dải biến thiên -10% ~ +10%) |
| Dung lượng module định mức | 30A, 50A, 75A, 100A, 150A |
| Cấu trúc mạch (Topology) | 3 mức (Tri-level Topology) |
| Bậc sóng hài xử lý | Bậc 2 ~ 50 (Tối đa 14 bậc đồng thời) |
| Chỉ số THDi sau lọc | THDi < 5% |
| Thời gian phản hồi | < 15 ms |
| Khả năng mở rộng song song | Tối đa 6 module trên 01 bộ điều khiển HMI trung tâm |
| Hiệu suất toàn hệ thống | ≥ 97% |
| Giao diện & Truyền thông | Màn hình cảm ứng LCD 7″/10″, cổng RS485/Ethernet (Modbus-RTU) |
| Kiểu gá lắp & Cấp bảo vệ | Dạng gắn tủ (Rack-mounted) hoặc Treo tường (Wall-mounted) / IP20 |
5. Hiệu Quả Kinh Tế Vượt Trội ILEC AHF Mang Lại Cho Doanh Nghiệp
Đầu tư hệ thống lọc sóng hài tích cực ILEC AHF không chỉ là bài toán kỹ thuật mà còn mang lại lợi ích tài chính trực tiếp cho chủ đầu tư:
- Tránh phạt tiền điện từ EVN: Đảm bảo hệ thống đạt chuẩn quy định về hệ số công suất PF và tổng độ méo dạng sóng hài THDi, tránh bị phạt tiền công suất phản kháng hàng tháng.
- Giảm thiểu chi phí dừng máy: Ngăn ngừa tình trạng aptomat ngắt sai, PLC bị reset làm gián đoạn dây chuyền sản xuất tự động.
- Tiết kiệm điện năng & Giảm tổn hao: Giảm phát nhiệt trên đường dây, nâng cao dung lượng khả dụng cho máy biến áp và máy phát điện dự phòng.
- Tăng tuổi thọ thiết bị: Giảm độ nóng của cuộn dây động cơ và máy biến áp, kéo dài thời gian lão hóa cách điện, tiết kiệm đáng kể chi phí bảo trì, thay thế thiết bị.
6. DAKIA GROUP – Đơn Vị Triển Khai Giải Pháp Chất Lượng Điện Năng Uy Tín
Công ty TNHH DAKIA GROUP tự hào là đơn vị dẫn đầu trong lĩnh vực tư vấn, đo đạc phân tích sóng hài và cung cấp giải pháp xử lý chất lượng điện năng tại Việt Nam. Với đội ngũ kỹ sư chuyên sâu, DAKIA cam kết:
- Khảo sát & Đo đạc tận nơi: Sử dụng máy đo chất lượng điện năng chuyên dụng để xuất báo cáo phổ sóng hài chi tiết cho nhà máy.

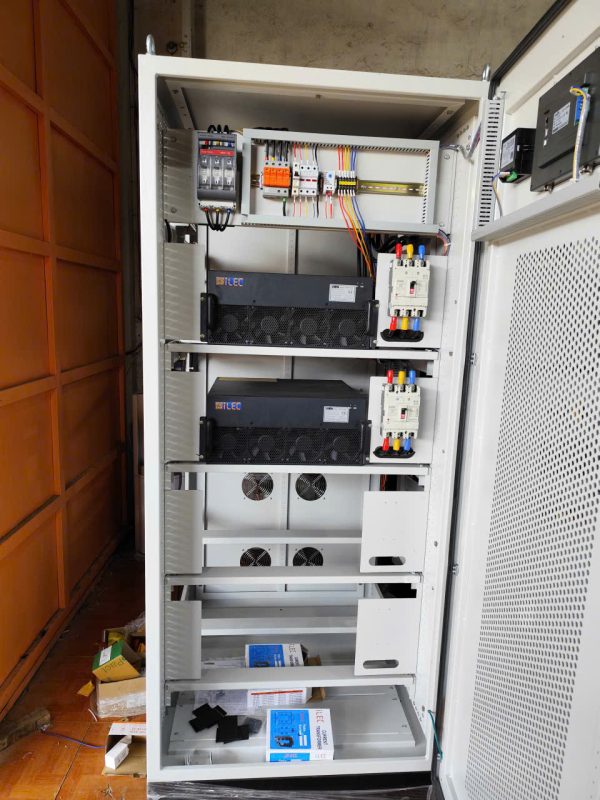

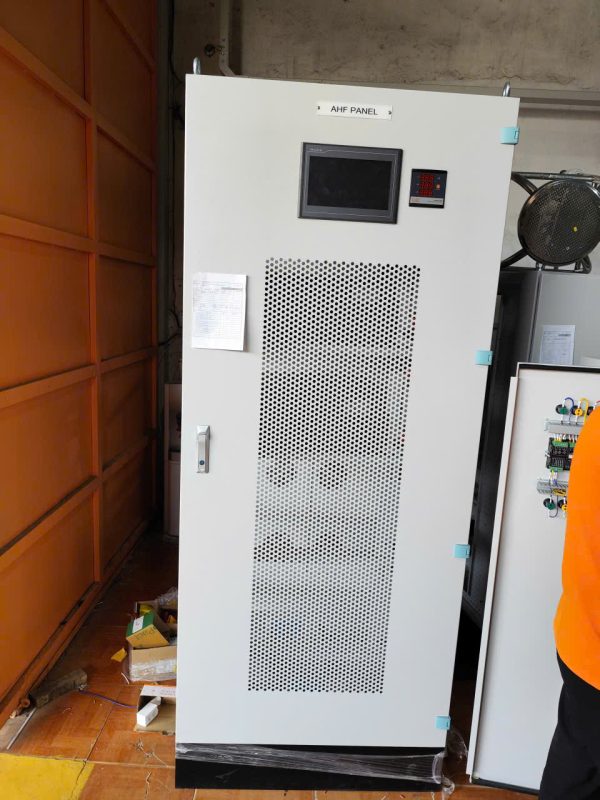

- Thiết kế tối ưu: Khảo sát dung lượng dòng lọc (30A – 150A) và cấu hình lắp đặt (Rack-mounted / Wall-mounted / Tủ AHF hoàn chỉnh) phù hợp nhất với ngân sách.
- Sản phẩm chính hãng ILEC: Đầy đủ chứng nhận CO, CQ, bảo hành chính hãng và hỗ trợ kỹ thuật 24/7.
